Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

ওয়্যার অ্যান্ড ক্যাবল তৈরির মেশিনঃ 630/6+12+18 স্ট্রিপড স্ট্র্যান্ডিং সলিউশন

1আবেদন

এই মেশিনটি মূলত বড় ক্রস-সেকশন এবং দীর্ঘ দৈর্ঘ্যের স্টিল-কোরযুক্ত অ্যালুমিনিয়াম স্ট্র্যান্ডগুলি (এসিএসআর) এবং অ্যালুমিনিয়াম খাদের কন্ডাক্টরগুলির টর্শন-বিহীন স্ট্র্যান্ডিংয়ের জন্য ব্যবহৃত হয়।এটি বৃত্তাকার সঙ্গে তামার কন্ডাক্টরগুলির অ-টর্শন স্ট্র্যান্ডিং এবং কম্প্যাক্টিংয়েও প্রয়োগ করা যেতে পারে, বিশেষ আকৃতির, এবং সেক্টর আকৃতির cores.

2প্রধান উপাদান

2.1 Φ630 পে-অফ স্ট্যান্ড ১ সেট

2.2 #টাইপ ওয়্যার গাইডিং স্ট্যান্ড 1 সেট

2.3 6B, 12B, 18B স্ট্র্যান্ডার 3 সেট

2.4 ওয়্যার একত্রিত ডাই & কম্প্যাক্টিং ডিভাইস 3sets

2.5 মিটার কাউন্টার ((মেকানিক্যাল, ইলেকট্রনিক) 1 সেট

2.6 Φ ২০০০ শক্তিশালী ডাবল ক্যাপস্টান ১ সেট

2.7 Φ 2500 কলাম টাইপ গ্রহণ সঙ্গে traversing 1set

2.8 ইলেকট্রিক কন্ট্রোল সিস্টেম ১ সেট

2.9 সুরক্ষা সুরক্ষা ব্যবস্থা ৪ সেট

3. বৈশিষ্ট্য

3.১ পুরো মেশিনটি স্বাধীন মোটর দ্বারা চালিত হয় এবং খাঁচা এবং ক্যাপস্টানের প্রতিটি বিভাগ একটি পৃথক স্থায়ী চৌম্বক সিঙ্ক্রোনস সার্ভো মোটর দ্বারা চালিত হয়।খাঁচা একটি ডেডিকেটেড গিয়ারবক্স মাধ্যমে ঘোরানো চালিত হয়, যা ঐতিহ্যগত গ্রাউন্ড শ্যাফ্ট লিঙ্কিং চালিত স্ট্রাইডার টাইপ স্ট্র্যান্ডারের তুলনায় কাঠামোকে সহজ করে তোলে এবং সরঞ্জাম রক্ষণাবেক্ষণকে আরও সুবিধাজনক করে তোলে।

3.২ পুরো মেশিনের নিয়ন্ত্রণ সিমেন্স অ্যান্ড ইনোভ্যান্স সিরিজের পিএলসি গ্রহণ করে এবং বিভিন্ন উত্পাদন প্রক্রিয়া পরামিতি টাচ স্ক্রিনের মাধ্যমে সেট করা হয়।খাঁচা এবং capstan প্রতিটি বিভাগে একটি জিয়াংসু Zhima servo মোটর দ্বারা চালিত হয়, এবং মোটর ড্রাইভার একটি ফ্রিকোয়েন্সি রূপান্তরকারী ডিভাইস। সংক্রমণ নির্ভুলতা নিশ্চিত করার জন্য, ট্রান্সমিশন মোটর একটি গ্রিটিং এনকোডার ফিডব্যাক গ্রহণ করে,এবং পুরো মেশিন একটি বাস যোগাযোগ পদ্ধতি গ্রহণ সংকেত সংক্রমণ নির্ভুলতা নিশ্চিত করতেপ্রকৃত উৎপাদন,ব্যবহারকারীরা প্রয়োজনীয় তারের স্পেসিফিকেশন অনুযায়ী টাচ স্ক্রিনে খাঁচা প্রতিটি বিভাগের পিচ এবং উৎপাদন লাইন গতির মত প্রক্রিয়া পরামিতি সেটশুরু করার সময়, প্রতিটি ট্রান্সমিশন অংশের গতি স্বয়ংক্রিয়ভাবে পিএলসি দ্বারা গণনা করা হয় যাতে পুরো মেশিনের সিঙ্ক্রোনাইজেশন এবং বাঁকা তারের পিচটির নির্ভুলতা নিশ্চিত করা যায়,এবং পুরো মেশিনের ধাপে ধাপে গতি নিয়ন্ত্রণ অর্জনইলেকট্রনিক কন্ট্রোল সিস্টেম উন্নত প্রযুক্তি, সুবিধাজনক অপারেশন, এবং নির্ভরযোগ্য অপারেশন আছে।

3.3 তারের ভাঙ্গন সনাক্ত করতে ইমপ্লাস নীতি ব্যবহার করা হয়, যা খাঁচা প্রতিটি বিভাগে যে কোন bobbin এর তারের ভাঙ্গন সংকেত সঠিকভাবে নির্ধারণ করতে পারেন, সনাক্তকরণের নির্ভুলতা নিশ্চিত।টাচ স্ক্রিনে প্রদর্শনের মাধ্যমে, অপারেটর দ্রুত সমস্যা সমাধান এবং পরবর্তী স্টার্ট আপ শুরু করতে পারেন।

3.4 মেশিনটি ইনোভ্যান্স পিএলসি প্রোগ্রামযোগ্য কন্ট্রোলার এবং ফিল্ড বাস ব্যবহার করে মেশিনের সমস্ত অংশের একক কমান্ড এবং সমন্বয় করার জন্য।এবং একটি ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করে এসি মোটরের স্টার্ট এবং অপারেশন নিয়ন্ত্রণ করতে. ইনোভ্যান্স টাচ স্ক্রিনটি বিভিন্ন প্রক্রিয়া পরামিতি সেট এবং প্রদর্শন করতে ব্যবহৃত হয়। বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থা প্রযুক্তিগতভাবে উন্নত, পরিচালনা করা সহজ এবং পরিচালনায় নির্ভরযোগ্য।

4প্রধান প্রযুক্তিগত পরামিতি

5.ছবি

6.প্যাকেজিং ছবি

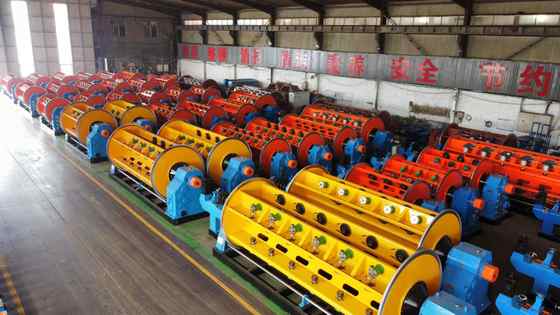

7.আমাদের কারখানা এবং পরিচয়

হেবেই বাওহং বৈদ্যুতিক যন্ত্রপাতি কোং, লিমিটেড 1 আগস্ট, 2006 সালে প্রতিষ্ঠিত হয়েছিল। হেবেই শহরের শাওয়া টাউনশিপের শিল্প অঞ্চলে অবস্থিত, যা বেইজিংয়ের ত্রিভুজ কেন্দ্রস্থলে অবস্থিত,তিয়ানজিন এবং শিজিয়াজুয়াং, কোম্পানি সুবিধাজনক পরিবহন এবং প্রচুর লোহা এবং ইস্পাত ভোগ করে স্ট্র্যান্ডিং মেশিন সিরিজ পণ্য উত্পাদন থেকে শুরু করে, এটি 18 বছরের বিকাশের মধ্য দিয়ে গেছে।

প্রতিভা এবং প্রযুক্তিগত শক্তির উপর সম্পূর্ণ নির্ভর করে, কোম্পানি ক্রমাগত নতুন প্রযুক্তি এবং প্রক্রিয়া গবেষণা এবং উন্নয়ন করে, উন্নয়ন এবং ধীরে ধীরে উন্নত উত্পাদন প্রযুক্তি, শক্তিশালী উত্পাদন ক্ষমতা সহ একটি বিস্তৃত অর্থনৈতিক সত্তায় রূপান্তরিত হচ্ছে এবং পুরো দেশ এবং বিদেশে বিক্রয় নেটওয়ার্ক।

কোম্পানিটি 30,000 বর্গ মিটার কারখানার এলাকা জুড়ে রয়েছে, যার মধ্যে 12 যান্ত্রিক ও বৈদ্যুতিক প্রকৌশলী সহ 100 টিরও বেশি কর্মচারী রয়েছে এবং এর প্রসেসিং সরঞ্জাম মোট 60 মিলিয়ন ইউয়ান।.বর্তমানে, বড় আকারের প্রক্রিয়াকরণ সরঞ্জাম এবং গবেষণা, উন্নয়ন এবং প্রক্রিয়া উন্নতি, কোম্পানী চীন মধ্যে একমাত্র প্রস্তুতকারকের যে JLK খাঁচা উত্পাদন হয়ে উঠেছে একটি সমাবেশ লাইনে স্ট্র্যান্ডিং মেশিন সিরিজ ইউনিট।
