ওয়্যার এবং কেবল মেকিং মেশিন: 500/6+12 অনমনীয় স্ট্র্যান্ডিং সমাধান-মাল্টি-স্ট্র্যান্ড কেবল উত্পাদনের জন্য দক্ষতা এবং নির্ভুলতা

তার ও তারের তৈরির মেশিন: 500/6+12 রিজিড স্ট্র্যান্ডিং সলিউশন – মাল্টি-স্ট্র্যান্ড তারের উৎপাদনের জন্য দক্ষতা এবং নির্ভুলতা

১. অ্যাপ্লিকেশন

এই মেশিনটি প্রধানত বৃহৎ ক্রস-সেকশন এবং দীর্ঘ-দৈর্ঘ্যের স্টিল-কোর অ্যালুমিনিয়াম স্ট্র্যান্ড (এসিএসআর) এবং অ্যালুমিনিয়াম খাদ কন্ডাক্টরগুলির নন-টর্শন স্ট্র্যান্ডিংয়ের জন্য ব্যবহৃত হয়। এটি গোল, বিশেষ আকারের এবং সেক্টর-আকৃতির কোর সহ তামার কন্ডাক্টরগুলির নন-টর্শন স্ট্র্যান্ডিং এবং কমপ্যাক্টিংয়ের জন্যও ব্যবহার করা যেতে পারে।

২. প্রধান উপাদান

২.১ Φ500 পে-অফ স্ট্যান্ড ১ সেট

২.২ #টাইপ তার গাইড স্ট্যান্ড ১ সেট

২.৩ ৬বি, ১২বি স্ট্র্যান্ডার ২ সেট

২.৪ তার অ্যাসেম্বল ডাই ও কমপ্যাক্টিং ডিভাইস ২ সেট

২.৫ মিটার কাউন্টার (মেকানিক্যাল, ইলেকট্রনিক) ১ সেট

২.৬ Φ ১৬০০ শক্তিশালী ডাবল ক্যাপস্টান ১ সেট

২.৭ Φ ১৮০০ কলাম টাইপ টেক-আপ উইথ ট্রাভার্সিং ১ সেট

২.৮ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা ১ সেট

২.৯ ম্যানুয়াল পুশ-পুল সুরক্ষা ব্যবস্থা ২ সেট

৩. বৈশিষ্ট্য

৩.১ পুরো মেশিনটি স্বাধীন মোটর দ্বারা চালিত হয় এবং খাঁচা এবং ক্যাপস্টানের প্রতিটি অংশ একটি পৃথক স্থায়ী চুম্বক সিঙ্ক্রোনাস সার্ভো মোটর দ্বারা চালিত হয়। খাঁচাটি একটি ডেডিকেটেড গিয়ারবক্সের মাধ্যমে ঘোরানো হয়, যা ঐতিহ্যবাহী গ্রাউন্ড শ্যাফ্ট লিঙ্কেজ চালিত রিজিড টাইপ স্ট্র্যান্ডারের তুলনায় কাঠামোকে সহজ করে এবং সরঞ্জাম রক্ষণাবেক্ষণকে আরও সুবিধাজনক করে তোলে।

৩.২ পুরো মেশিনের নিয়ন্ত্রণ ইনোভেন্স সিরিজের পিএলসি গ্রহণ করে এবং টাচ স্ক্রিনের মাধ্যমে বিভিন্ন উত্পাদন প্রক্রিয়া প্যারামিটার সেট করা হয়। খাঁচা এবং ক্যাপস্টানের প্রতিটি অংশ একটি জিয়াংসু ঝিমা সার্ভো মোটর দ্বারা চালিত হয় এবং মোটর ড্রাইভার একটি ফ্রিকোয়েন্সি কনভার্টার ডিভাইস। ট্রান্সমিশন নির্ভুলতা নিশ্চিত করতে, ট্রান্সমিশন মোটর একটি গ্রেটিং এনকোডার ফিডব্যাক গ্রহণ করে এবং পুরো মেশিনটি একটি বাস যোগাযোগ পদ্ধতি গ্রহণ করে যা সংকেত ট্রান্সমিশন নির্ভুলতা নিশ্চিত করে। প্রকৃত উৎপাদনে, ব্যবহারকারীরা প্রয়োজনীয় তারের স্পেসিফিকেশন অনুযায়ী টাচ স্ক্রিনে খাঁচার প্রতিটি অংশের পিচ এবং উত্পাদন লাইনের গতি হিসাবে প্রক্রিয়া পরামিতি সেট করে। শুরু করার সময়, প্রতিটি ট্রান্সমিশন অংশের গতি স্বয়ংক্রিয়ভাবে পিএলসি দ্বারা গণনা করা হয় যাতে পুরো মেশিনের সিঙ্ক্রোনাইজেশন এবং মোচড়ানো তারের পিচের নির্ভুলতা নিশ্চিত করা যায় এবং পুরো মেশিনের স্টেপলেস স্পিড রেগুলেশন অর্জন করা যায়। ইলেকট্রনিক কন্ট্রোল সিস্টেমে উন্নত প্রযুক্তি, সুবিধাজনক অপারেশন এবং নির্ভরযোগ্য অপারেশন রয়েছে।

৩.৩ তারের ভাঙন সনাক্ত করতে পালস নীতি ব্যবহার করা হয়, যা খাঁচার প্রতিটি অংশে যেকোনো ববিনের তারের ভাঙন সংকেত সঠিকভাবে নির্ধারণ করতে পারে, যা সনাক্তকরণের নির্ভুলতা নিশ্চিত করে। টাচ স্ক্রিনের ডিসপ্লের মাধ্যমে, অপারেটর দ্রুত সমস্যাটি সমাধান করতে পারে এবং পরবর্তী শুরু করতে পারে।

৩.৪ মেশিনটি ইনোভেন্স প্রোগ্রামেবল কন্ট্রোলার এবং ফিল্ড বাস ব্যবহার করে মেশিনের সমস্ত অংশের কাজের অবস্থা একত্রিত করে এবং সমন্বয় করে এবং এসি মোটরের শুরু এবং অপারেশন নিয়ন্ত্রণ করতে একটি ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করে। ইনোভেন্স টাচ স্ক্রিন বিভিন্ন প্রক্রিয়া পরামিতি সেট এবং প্রদর্শন করতে ব্যবহৃত হয়। ইলেকট্রনিক কন্ট্রোল সিস্টেম প্রযুক্তিগতভাবে উন্নত, পরিচালনা করা সহজ এবং নির্ভরযোগ্য।

৪. প্রধান প্রযুক্তিগত পরামিতিমডেল (রিজিড স্ট্র্যান্ডিং মেশিন)

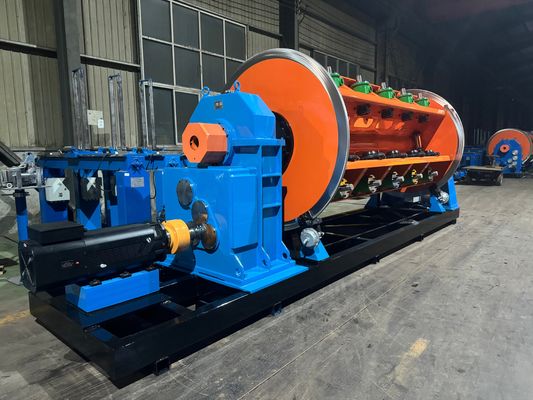

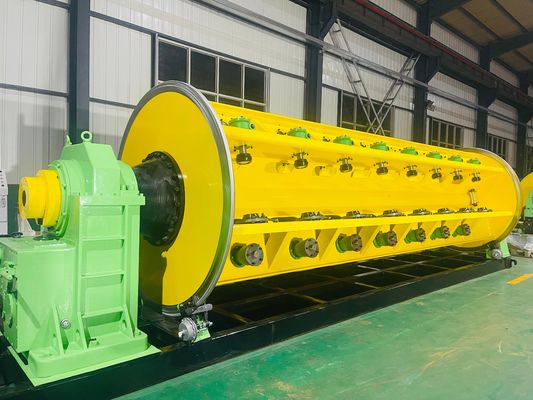

ছবি৬.

প্যাকিং ছবি৭.

আমাদের কারখানা এবং পরিচিতিহেবেই বাওহং ইলেকট্রিক্যাল মেশিনারি কোং, লিমিটেড ১ আগস্ট, ২০০৬ সালে প্রতিষ্ঠিত হয়েছিল। শাওয়া টাউনশিপের শিল্পাঞ্চলে অবস্থিত, হেবেই সিটি, যা বেইজিং, তিয়ানজিন এবং শিজিয়াজুয়াং-এর ত্রিভুজাকার কেন্দ্রে অবস্থিত, কোম্পানিটি সুবিধাজনক পরিবহন এবং প্রচুর লোহা ও ইস্পাত উপভোগ করে

সম্পদ। স্ট্র্যান্ডিং মেশিন সিরিজ পণ্য উৎপাদন দিয়ে শুরু করে, এটি ১৮ বছরের উন্নয়ন করেছে। প্রতিভা সুবিধা এবং প্রযুক্তিগত শক্তির উপর সম্পূর্ণরূপে নির্ভর করে, কোম্পানি ক্রমাগত নতুন প্রযুক্তি এবং প্রক্রিয়াগুলির গবেষণা ও উন্নয়ন করে, স্থিতিশীলতা অর্জন করে

বৃদ্ধি এবং ধীরে ধীরে উন্নত উত্পাদন প্রযুক্তি, শক্তিশালী উত্পাদন ক্ষমতা এবং সারা দেশ এবং বিদেশে বিক্রয় নেটওয়ার্ক সহ একটি ব্যাপক অর্থনৈতিক সত্তায় পরিণত হচ্ছে। কোম্পানিটি ৩০,০০০ বর্গ মিটার এলাকা জুড়ে বিস্তৃত, যেখানে ১২ জন মেকানিক্যাল ও ইলেকট্রিক্যাল ইঞ্জিনিয়ার সহ ১০০ জনের বেশি কর্মচারী রয়েছে এবং এর প্রক্রিয়াকরণ সরঞ্জামের পরিমাণ ৬০ মিলিয়নের বেশি ইউয়ান। বর্তমানে, বৃহৎ আকারের প্রক্রিয়াকরণ সরঞ্জাম প্রবর্তন এবং

প্রক্রিয়াগুলির গবেষণা, উন্নয়ন এবং উন্নতির মাধ্যমে, কোম্পানিটি চীনের একমাত্র প্রস্তুতকারক হয়ে উঠেছে যা একটি অ্যাসেম্বলি লাইনে জেএলকে খাঁচা স্ট্র্যান্ডিং মেশিন সিরিজ ইউনিট তৈরি করে।
