পণ্যের বিবরণ:
প্রদান:
|
| সরঞ্জামের নাম: | মাল্টি কোর ব্যাক টুইস্ট প্ল্যানেটারি স্ট্র্যান্ডিং | টাইপ: | গ্রহের আকৃতি |
|---|---|---|---|
| ববিনের আকার: | 315 400 500 630 800 1000 | উপকরণ: | ইস্পাত/Cu/Al |
| সরঞ্জামের রঙ: | ঐচ্ছিক | সর্বোচ্চ আটকে থাকা কন্ডাকটর OD: | φ14 -45 মিমি |
| এইচএস কোড: | 847940 | গ্যারান্টি সময়কাল: | 1 বছর |
| বিশেষভাবে তুলে ধরা: | তারের কেবল মেশিন,বৈদ্যুতিক তারের মেশিন তৈরীর |
||

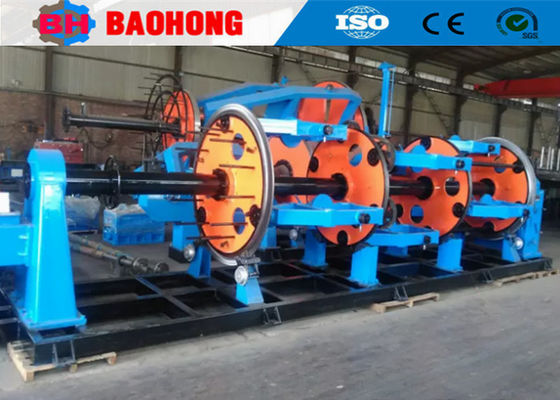

সিগন্যাল কেবল লেইং আপ মেশিন মাল্টি কোর ব্যাক টুইস্ট প্ল্যানেটারি এবং সান টাইপ
1. ব্যবহার
মেশিনটি স্ট্র্যান্ডিং Cu, Al wire, ACSR এবং ব্যাক-টুইস্ট সহ উত্তাপযুক্ত তারের জন্য ব্যবহৃত হয়। এটি ইস্পাত-আর্মিং বা কিউ-স্ক্রিনিং তারগুলিও করতে পারে।
2. প্রধান চরিত্র
2.1। ব্যাক-টুইস্ট পদ্ধতি: সূর্য এবং গ্রহের গিয়ার মেকানিজম।
2.2। নন-অ্যাক্সেল থিম্বল টুইস্টিং কেজ মেকানিজম ঘর্ষণ টান নিয়ন্ত্রণের সাথে সজ্জিত।
2.3। ট্রান্সমিশন শ্যাফ্টগুলি স্থিতিশীল স্ট্র্যান্ডিং পিচ রাখার জন্য সমস্ত মেশিনের অংশগুলিকে একসাথে লিঙ্ক করে, যা মেশিনকে নিয়ন্ত্রণ করতে ফ্রিকোয়েন্সি সিঙ্ক্রোনাইজেশনও বেছে নেওয়া যেতে পারে।
2.4। মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়, এবং কম-আওয়াজ দিয়ে সুবিধামত ব্যবহার করা হয়।
3. উৎপাদন প্রক্রিয়া
ফ্রেমের কাঠামোতে ইস্পাত প্লেট বাঁকানোর জন্য বড় নমন মেশিন ব্যবহার করা হয়। চারটি ফ্রেমের কাঠামো বৃত্তটিকে সমানভাবে ভাগ করে, এবং তারা উভয় পাশের বড় ডিস্কের সাথে একত্রে ঢালাই করা হয়। এছাড়াও সমস্ত কাঠামো কেন্দ্র পুরু প্রাচীর টিউব ঝালাই করা হয়. পুরো কাঠামো শক্তিশালী এবং সুন্দর।
ঢালাই প্রক্রিয়ার পরে, পুরো কাঠামোটি অ্যানিলিং চুল্লিতে অ্যানিল করা হয়, যা অভ্যন্তরীণ চাপগুলিকে সরিয়ে দেবে।
তারপর পুরো কাঠামোটি বড় অনুভূমিক লেথে মেশিন করা হবে। এই অনুভূমিক লেদটি এক ধাপে প্রতিটি অংশকে মেশিন করার জন্য যথেষ্ট বড়, এক প্রান্তে অন্য প্রান্ত পরিবর্তন না করে। এই প্রক্রিয়াটি পুরো কাঠামোর ঘনত্ব বজায় রাখবে, উভয় প্রান্তে বিয়ারিংয়ের পরিষেবা জীবনকে দীর্ঘায়িত করবে।
গভীর গর্ত ড্রিলিং এবং বিরক্তিকর মেশিন ক্ল্যাম্পিং ডিভাইসের জন্য ইনস্টল করা গর্ত চালু করতে পারে। এক জোড়া ক্ল্যাম্পিং ডিভাইসের গর্তগুলি এক ধাপে ঘুরিয়ে দেওয়া হয়, যা উভয় গর্তকে একই ঘনত্বে রাখে। ঘনত্ব তারের বিরতির হার কমিয়ে দেবে এবং ক্ল্যাম্পিং ডিভাইসের জন্য ভারবহনকে দীর্ঘায়িত করবে।
এই ডাবল কলামের উল্লম্ব লেদটি ক্র্যাডেল টাইপ লেইং-আপ মেশিন এবং স্ট্র্যান্ডিং মেশিনের ক্যাপস্ট্যানের জন্য বড় ডিস্ক ঘুরিয়ে দিতে ব্যবহৃত হয়। এই মেশিন তারের রক্ষা করতে এবং একই hual-অফ বল রাখতে খাঁজ ঘুরিয়ে বার্ন করতে পারে।
বড় প্ল্যানার টাইপ মিলিং মেশিন, যা প্রধান স্ট্র্যান্ডিং কেজের প্রধান চ্যাসিস এবং টেক-আপ এবং পে-অফ চেসিস মিল করতে ব্যবহৃত হয়। বৃহৎ প্ল্যানার টাইপ মিলিং মেশিন নিশ্চিত করতে পারে যে প্রতিটি সমতল পৃষ্ঠ এক সময়ে মেশিন করা হয় যাতে মিলিং মেশিন দ্বারা সারফেসের একজাত উচ্চতা বন্টন করা যায়। এই সবগুলি পুরো মেশিনটি মসৃণভাবে চালানো সক্ষম করবে।
দ্রুত চলমান তার এবং তারের সরঞ্জাম, বিশেষত অনমনীয় ফ্রেম স্ট্র্যান্ডিং কেজ এবং টিউবুলার স্ট্র্যান্ডিং কেজ উত্পাদন করার জন্য ডাইনামিক ব্যালেন্সিং মেশিন হল মূল উত্পাদনকারী সরঞ্জাম। স্ট্রেন্ডিং কেজের মেশিনিং প্রক্রিয়াটি বিভিন্ন অদ্ভুত শক্তির দিকে পরিচালিত করবে, যা গতিশীল ব্যালেন্সিং মেশিন দ্বারা সনাক্ত করা হবে। সংশোধন করার পরে স্ট্র্যান্ডিং খাঁচাটি সহজেই উচ্চ গতির ঘূর্ণনের প্রয়োজনীয়তা পূরণ করবে এবং পরিষেবা জীবন বাড়িয়ে তুলবে।
বৈদ্যুতিক অ্যানিলিং ফার্নেস তার এবং তারের তৈরি মেশিন, বিশেষত অনমনীয় ফ্রেম স্ট্র্যান্ডিং মেশিন এবং টিউবুলার স্ট্র্যান্ডিং মেশিন তৈরির জন্য অপরিহার্য। প্রধান স্ট্র্যান্ডিং খাঁচাটির অভ্যন্তরীণ চাপটি দুর্দান্ত হয় যখন এটি একসাথে ঢালাই করা হয়। অভ্যন্তরীণ চাপ তাপ চিকিত্সা দ্বারা দৃঢ়ভাবে মুক্তি পায়। এই উত্পাদন প্রক্রিয়া অভ্যন্তরীণ গুণমান উন্নত করার জন্য বিকৃতি এবং ফ্র্যাকচার ছাড়াই স্ট্র্যান্ডিং খাঁচা নিশ্চিত করবে।
4. প্রযুক্তিগত পরামিতি
| মডেল (প্ল্যানেটারি স্ট্র্যান্ডিং মেশিন) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| একক তারের ব্যাস | তামা | φ1-1.6 মিমি | φ1-4 মিমি | φ1.2-5 মিমি | φ1.5-5 মিমি |
| অ্যালুমিনিয়াম | φ1.2-2 মিমি | φ1.2-4 মিমি | φ1.4-5 মিমি | φ2.0-5 মিমি | |
| সর্বাধিক আটকে থাকা কন্ডাক্টর OD | φ14 মিমি | φ28 মিমি | φ35 মিমি | φ45 মিমি | |
| স্ট্র্যান্ডিং পিচ | 6 ববিন স্ট্র্যান্ডিং কেজ | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 ববিন স্ট্র্যান্ডিং কেজ | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 ববিন স্ট্র্যান্ডিং কেজ | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 ববিন স্ট্র্যান্ডিং কেজ | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| ঘূর্ণন গতি | 6 ববিন স্ট্র্যান্ডিং কেজ | 218 r/মিনিট | 120 আর/মিনিট | 106 r/মিনিট | 55 r/মিনিট |
| 12 ববিন স্ট্র্যান্ডিং কেজ | 118 r/মিনিট | 110 আর/মিনিট | 97.5 r/মিনিট | 45 আর/মিনিট | |
| 18 ববিন স্ট্র্যান্ডিং কেজ | 108 r/মিনিট | 100 আর/মিনিট | 82.9 r/মিনিট | 35 আর/মিনিট | |
| 24 ববিন স্ট্র্যান্ডিং কেজ | 98 r/মিনিট | 90 আর/মিনিট | 74 r/মিনিট | 25 r/মিনিট | |
| ক্যাপস্টান | ক্যাপস্টান হুইল ব্যাস | 1000 মিমি | 1600 মিমি | 1800 মিমি | 2000 মিমি |
| ম্যাক্সিমাম হাউল-অফ ফোর্স | 2টি | 5T | 10T | 15T | |
| মোটর পাওয়ার | 18.5 কিলোওয়াট | 22 কিলোওয়াট | 37 কিলোওয়াট | 55 কিলোওয়াট | |
| ববিন সাইজ | 315 মিমি | 400 মিমি | 500 মিমি | 630 মিমি | |
| সেন্টার পেঅফ ববিন | 315 মিমি | 1250 মিমি | 1600 মিমি | 1600 মিমি | |
| টেক আপ ববিন | 1250 মিমি | 2000 মিমি | 2000 মিমি | 2500 মিমি | |
| সর্বাধিক হাউল-অফ রৈখিক গতি | 25 মি/মিনিট | 30 মি/মিনিট | 34.7 মি/মিনিট | 20 মি/মিনিট | |
| কেন্দ্রীয় উচ্চতা | 1000 মিমি | 1000 মিমি | 1000 মিমি | 1100 মিমি |
|
5. ছবি
6. ছবি প্যাকিং
7. আমাদের কারখানা এবং ভূমিকা
হেজিয়ান বাওহং ইলেকট্রিক্যাল মেশিনারি কোং, লিমিটেড 2006 সালে প্রতিষ্ঠিত হয়েছিল। আমাদের কোম্পানি হেবেই প্রদেশের হেজিয়ান সিটির অর্থনৈতিক উন্নয়ন অঞ্চলে অবস্থিত, উত্তর চীনে তারের স্ট্র্যান্ডিং মেশিন এবং লেইং-আপ মেশিনের জন্য সবচেয়ে বড় পেশাদার প্রস্তুতকারক।
2006 সাল থেকে, আমাদের গ্রাহকদের যত্ন এবং সমর্থনের উপর নির্ভর করে, বাওহং মেশিনারি তারের স্ট্র্যান্ডিং মেশিন এবং লেইং-আপ মেশিনের গবেষণা এবং উন্নয়নে নিবেদিত হয়েছে এবং দুর্দান্ত উন্নতি করেছে। এখন আমরা একমাত্র কারখানা হয়েছি যারা JLK রিজিড স্ট্র্যান্ডিং মেশিন সিরিজের উৎপাদনকে চীনে অ্যাসেম্বলি লাইন প্রসেসিং হিসেবে গড়ে তুলতে পারে, এবং আমরা স্বাধীনভাবে জেজিবি বো স্কিপ স্ট্র্যান্ডিং লাইন, সিজিবি বো স্কিপ টাইপ ক্যাবলিং লাইন এবং CLY হাই স্পিড ক্র্যাডল টাইপ লেইং-আপ লাইন তৈরি করেছি।
এখন, Hejian Baohong বৈদ্যুতিক যন্ত্রপাতি কোং, লিমিটেড, 10000 বর্গ মিটার এলাকা জুড়ে, উত্পাদন কর্মশালা 8000 বর্গ মিটার। আমাদের কোম্পানির 60 জন কর্মচারী রয়েছে, যার মধ্যে 10 জন R & D কর্মী রয়েছে। বার্ষিক আউটপুট মূল্য বর্তমানে 10 মিলিয়ন ডলারের বেশি, এবং এটি চীনের অন্যতম গুরুত্বপূর্ণ স্ট্র্যান্ডিং মেশিন প্রস্তুতকারক হিসাবে বিকশিত হয়েছে।
