পণ্যের বিবরণ:
প্রদান:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| বিশেষভাবে তুলে ধরা: | খাঁচার প্রকার প্ল্যানেটারি স্ট্র্যান্ডার,20 M/Min ওয়্যার কেবল স্ট্র্যান্ডিং মেশিন,কেজ টাইপ প্ল্যানেটারি ওয়্যার স্ট্র্যান্ডিং মেশিন |
||

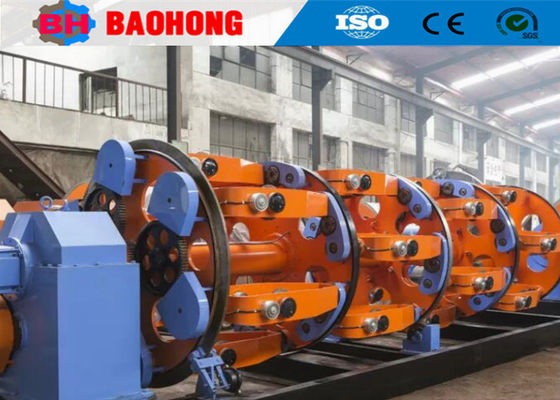

JLY500 / 30B কেজ টাইপ প্ল্যানেটারি ওয়্যার ক্যাবল স্ট্র্যান্ডিং মেশিন 20 M/Min
1. ব্যবহার
এই মেশিনটি মূলত তামা অ্যালুমিনিয়াম তারের স্ট্র্যান্ডিংয়ের জন্য ব্যবহৃত হয়, ইস্পাত কোরযুক্ত অ্যালুমিনিয়াম স্ট্র্যান্ডড তার এবং বিচ্ছিন্ন তারের কোর।
2প্রধান উপাদান
2.1 2500 টাইপ পে অফ স্ট্যান্ড 1 সেট
2.2. ৩০ বি স্ট্র্যাংং কেজ ১ সেট
2.3. ওয়্যার সমন্বয় ডাই 1 সেট
2.4. ৫০০ এক্সেন্ট্রিক টাইপ টেপিং মেশিন ১ সেট
2.5. ৬৩০ বর্মিং মেশিন ১ সেট
2.6মিটার কাউন্টার ১ সেট
2.7. 1600 মিমি ডাবল হুইল ক্যাপস্টান +27 স্টেজ বক্স 1 সেট
2.8. 2500ইলেকট্রিক ইন্ডাকশন ট্রাভার্স 1 সেট
2.9. 2500 কলাম টাইপ নিতে 1 সেট
2.10. 55 KW মোটর + হ্রাস গিয়ারবক্স 1 সেট
2.11. বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট 2 সেট
2.12ট্রান্সমিশন সিস্টেম, ট্রান্সমিশন শ্যাফ্ট, সমর্থন টাইল বক্স, ইউনিভার্সাল কাপলিং ইত্যাদি
3. প্রযুক্তিগত পরামিতি
| মডেল (প্ল্যানেটারি স্ট্র্যান্ডিং মেশিন) | JLY-315 | জেএলওয়াই-৪০০ | জেএলআই-৫০০ | JLY-630 | |
| একক তারের ব্যাসার্ধ | তামা | φ1-1.6 মিমি | φ1-4 মিমি | φ1.2-5 মিমি | φ১.৫-৫ মিমি |
| অ্যালুমিনিয়াম | φ1.2-2 মিমি | φ1.2-4 মিমি | φ1.4-5 মিমি | φ2.0-5 মিমি | |
| সর্বাধিক স্ট্র্যাংড কন্ডাক্টর ওডি | φ১৪ মিমি | φ28 মিমি | φ35 মিমি | φ45 মিমি | |
| স্ট্র্যান্ডিং পিচ | ৬ ববিন স্ট্র্যাংটিং কেজ | ২৬-৪৩৫ | ৩৯-৬৯৫ | ৪৪-৭৭০ | ৪৮-৮৪০ |
| ১২ বববিন স্ট্র্যাণ্ডিং কয়েজ | ৩০-৫২৬ | ৪৩-৭৭৪ | ৪৭-৮৫৮ | ৫০-৯২৮ | |
| ১৮ ববিন স্ট্র্যাংটিং কেজ | ৩৪-৬৩৯ | ৪৭-৮৫৮ | ৫৫-১০০১ | ৬৫-১২০১ | |
| ২৪ বববিন স্ট্র্যান্ডিং কেজ | ৩৮-৭৪৯ | ৫১-৯৪০ | ৬৩-১১৫১ | ৭৫-১৬০১ | |
| ঘূর্ণন গতি | ৬ ববিন স্ট্র্যাংটিং কেজ | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| ১২ বববিন স্ট্র্যাণ্ডিং কয়েজ | ১১৮ ঘূর্ণন / মিনিট | 110 r/min | 97.5 r/min | 45 r/min | |
| ১৮ ববিন স্ট্র্যাংটিং কেজ | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| ২৪ বববিন স্ট্র্যান্ডিং কেজ | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| ক্যাপস্টান | ক্যাপস্টান চাকা ব্যাসার্ধ | ১০০০ মিমি | ১৬০০ মিমি | ১৮০০ মিমি | ২০০০ মিমি |
| সর্বাধিক টান-আউট শক্তি | ২টি | ৫টি | ১০টি | ১৫টি | |
| মোটর শক্তি | 18.5 KW | ২২ কিলোওয়াট | ৩৭ কিলোওয়াট | ৫৫ কিলোওয়াট | |
| ববিনের আকার | ৩১৫ মিমি | ৪০০ মিমি | ৫০০ মিমি | ৬৩০ মিমি | |
| সেন্টার পেওফ ববিন | ৩১৫ মিমি | ১২৫০ মিমি | ১৬০০ মিমি | ১৬০০ মিমি | |
| ববিনকে ধরুন | ১২৫০ মিমি | ২০০০ মিমি | ২০০০ মিমি | 2500 মিমি | |
| সর্বাধিক রোল-অফ লিনিয়ার গতি | ২৫ মিটার/মিনিট | ৩০ মিটার/মিনিট | 34.7 মি/মিনিট | ২০ মিটার/মিনিট | |
| কেন্দ্রীয় উচ্চতা | ১০০০ মিমি | ১০০০ মিমি | ১০০০ মিমি |
১১০০ মিমি
|
|
4. ছবি
5প্যাকিং ছবি
6আমাদের কারখানা এবং পরিচয়
হেজিয়ান Baohong বৈদ্যুতিক যন্ত্রপাতি কোং লিমিটেড 2006 সালে প্রতিষ্ঠিত হয়। আমাদের কোম্পানি হেজিয়ান সিটি, হেবেই প্রদেশের অর্থনৈতিক উন্নয়ন অঞ্চলে অবস্থিত,উত্তর চীনে তারের স্ট্র্যান্ডিং মেশিন এবং লেয়ারিং মেশিনের জন্য বৃহত্তম পেশাদার প্রস্তুতকারক হয়েছে.
২০০৬ সাল থেকে, আমাদের গ্রাহকদের যত্ন ও সহায়তার উপর নির্ভর করে,Baohong যন্ত্রপাতি গবেষণা এবং তারের স্ট্র্যান্ডিং মেশিন এবং laying-আপ মেশিন উন্নয়ন নিবেদিত হয়েছে এবং মহান উন্নতি করেছেএখন আমরা একমাত্র কারখানা হয়ে উঠেছি যেটি জেএলকে স্ট্রাইড স্ট্র্যান্ডিং মেশিন সিরিজের উৎপাদনকে চীনে একটি সমাবেশ লাইন প্রক্রিয়াকরণে বিকশিত করতে পারে,এবং আমরা স্বাধীনভাবে JGB বোল skip স্ট্র্যান্ডিং লাইন উন্নত করেছি, সিজিবি বোক স্কিপ টাইপ ক্যাবলিং লাইন এবং সিএলওয়াই হাই স্পিড ক্রেডল টাইপ লেয়ারিং লাইন।
এখন, হেজিয়ান বাওহং বৈদ্যুতিক যন্ত্রপাতি কোং লিমিটেড, 10000 বর্গ মিটার এলাকা, 8000 বর্গ মিটার উত্পাদন কর্মশালা জুড়ে। আমাদের সংস্থার 10 টি গবেষণা ও উন্নয়ন কর্মী সহ 60 জন কর্মচারী রয়েছে।বার্ষিক উৎপাদন মূল্য বর্তমানে ১০ মিলিয়ন ডলারেরও বেশি।এবং এটি চীনের অন্যতম গুরুত্বপূর্ণ স্ট্র্যান্ডিং মেশিন প্রস্তুতকারক হয়ে উঠেছে।
