পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | সম্পূর্ণ-স্বয়ংক্রিয় বুদ্ধিমান কয়েলার জেএলকে -630/1+6+12+18+24 পৃথক মোটর ড্রাইভ সহ | উপাদান: | তামা, আল তার এবং ইস্পাত তার |
|---|---|---|---|
| ব্যবহার: | স্ট্র্যান্ডিং | সর্বোচ্চ আটকে থাকা কন্ডাকটর OD: | φ45 মিমি |
| আকৃতি: | স্বয়ংক্রিয় মেশিন আকৃতি | ম্যাক্স হাল-অফ ফোর্স: | 15 টি |
| রঙ: | গ্রাহকের প্রয়োজনীয়তা | ওয়ারেন্টি: | 12 মাস |
সম্পূর্ণ স্বয়ংক্রিয় ইন্টেলিজেন্ট কয়েলার JLK-630/1+6+12+18+24 স্বতন্ত্র মোটর ড্রাইভ সহ
1আবেদন
এই মেশিন প্রধানত বড় ছেদ এবং বড় দৈর্ঘ্য ইস্পাত-কোর অ্যালুমিনিয়াম stranded তারের এবং তামা, অ্যালুমিনিয়াম এবং উত্পাদন জন্য ব্যবহৃত হয়
অ্যালুমিনিয়াম খাদের কন্ডাক্টরগুলি ব্যাক-ট্রিক্স স্ট্র্যান্ডিং ছাড়াই; এটি গোলাকার, বিশেষ-
আকৃতির এবং সেক্টর আকৃতির কন্ডাক্টর কোর।
2প্রধান প্রযুক্তিগত পরামিতি
| মডেল (কঠিন স্ট্র্যান্ডিং মেশিন) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| একক তারের ব্যাসার্ধ | তামা | φ১.৫-৫ মিমি | φ১.৫-৫ মিমি | φ১.৫-৫ মিমি |
| অ্যালুমিনিয়াম | φ1.8-5 মিমি | φ1.8-5 মিমি | φ1.8-5 মিমি | |
| সর্বাধিক স্ট্র্যাংড কন্ডাক্টর ওডি | φ১৫ মিমি | φ২৫ মিমি | φ45 মিমি | |
| স্ট্র্যান্ডিং পিচ | ৬ ববিন স্ট্র্যাংটিং কেজ | ৬০-৫০০ মিমি | ৬০-৫০০ মিমি | ৬০-৫০০ মিমি |
| ১২ বববিন স্ট্র্যাণ্ডিং কয়েজ | ৭৫-৫৬০ মিমি | ৭৫-৫৬০ মিমি | ||
| ১৮ ববিন স্ট্র্যাংটিং কেজ | ৯২-৬৮০ মিমি | |||
| ২৪ বববিন স্ট্র্যান্ডিং কেজ | ১০৮-৭৯০ মিমি | |||
| ঘূর্ণন গতি | ৬ ববিন স্ট্র্যাংটিং কেজ | 258 r/min | 258 r/min | 258 r/min |
| ১২ বববিন স্ট্র্যাণ্ডিং কয়েজ | 236 r/min | 236 r/min | ||
| ১৮ ববিন স্ট্র্যাংটিং কেজ | 202 r/min | |||
| ২৪ বববিন স্ট্র্যান্ডিং কেজ | 176 r/min | |||
| ক্যাপস্টান | ক্যাপস্টান চাকা ব্যাসার্ধ | ১২৫০ মিমি | ১৬০০ মিমি | ২০০০ মিমি |
| সর্বাধিক টান-আউট শক্তি | ৮ টি | ১০ টন | ১৫ টন | |
| ববিনের আকার | PND630 | PND630 | PND630 | |
| সেন্টার পেওফ ববিন | PND630 | PND630 | PND630 | |
| ববিনকে ধরুন | ১৮০০ মিমি | ২৫০০ মিমি | ২৫০০ মিমি | |
| সর্বাধিক রোল-অফ লিনিয়ার গতি | 35m/min | ৪০ মিটার/মিনিট | ৫০ মিটার/মিনিট | |
| কেন্দ্রীয় উচ্চতা | ১০০০ মিমি | ১১০০ মিমি | ১১০০ মিমি | |
3. প্রধান বৈশিষ্ট্য
3.1 পুরো মেশিনটি স্বাধীন মোটর দ্বারা চালিত হয় এবং খাঁচা এবং ক্যাপস্টানের প্রতিটি বিভাগ একটি পৃথক স্থায়ী চৌম্বক দ্বারা চালিত হয়
সিঙ্ক্রোনিক সার্ভো মোটর। খাঁচাটি একটি ডেডিকেটেড গিয়ারবক্সের মাধ্যমে ঘোরানোর জন্য চালিত হয় যা ঐতিহ্যগত গ্রাউন্ডের তুলনায় কাঠামোকে সহজ করে তোলে
শ্যাফ্ট লিঙ্কিং চালিত স্ট্রিপ টাইপ স্ট্র্যান্ডার এবং সরঞ্জাম রক্ষণাবেক্ষণ আরো সুবিধাজনক করে তোলে।
3.২ পুরো মেশিনের নিয়ন্ত্রণ ইনোভ্যান্স সিরিজের পিএলসি গ্রহণ করে এবং বিভিন্ন উত্পাদন প্রক্রিয়া পরামিতি টাচ স্ক্রিনের মাধ্যমে সেট করা হয়।
খাঁচা এবং capstan প্রতিটি বিভাগ একটি জিয়াংসু Zhima servo মোটর দ্বারা চালিত হয়, এবং মোটর ড্রাইভার একটি ফ্রিকোয়েন্সি রূপান্তরকারী ডিভাইস।
ট্রান্সমিশন নির্ভুলতা, ট্রান্সমিশন মোটর একটি গ্রিটিং এনকোডার ফিডব্যাক গ্রহণ করে, এবং পুরো মেশিনটি একটি বাস যোগাযোগ পদ্ধতি গ্রহণ করে
সিগন্যাল ট্রান্সমিশনের নির্ভুলতা নিশ্চিত করুন। প্রকৃত উত্পাদনে, ব্যবহারকারীরা প্রক্রিয়া পরামিতি যেমন খাঁচা প্রতিটি বিভাগের pitch এবং
প্রয়োজনীয় ক্যাবল স্পেসিফিকেশন অনুযায়ী টাচ স্ক্রিনে উৎপাদন লাইনের গতি।
অংশটি পিএলসি দ্বারা স্বয়ংক্রিয়ভাবে গণনা করা হয় যাতে পুরো মেশিনের সিঙ্ক্রোনাইজেশন এবং বাঁকা তারের পিচটির নির্ভুলতা নিশ্চিত হয় এবং
ইলেকট্রনিক কন্ট্রোল সিস্টেম উন্নত প্রযুক্তি, সুবিধাজনক অপারেশন এবং
নির্ভরযোগ্য অপারেশন।
3.3 ইম্পলস নীতি তারের ভাঙ্গন সনাক্ত করতে ব্যবহৃত হয়, যা সঠিকভাবে তারের ভাঙ্গন সংকেত প্রতিটি বিভাগে কোন bobbin এর নির্ধারণ করতে পারেন
স্পর্শ পর্দায় প্রদর্শনের মাধ্যমে, অপারেটর দ্রুত সমস্যা সমাধান এবং পরবর্তী শুরু শুরু করতে পারেন
উঠে দাঁড়াও।
3.4 মেশিনটি ইনোভ্যান্স প্রোগ্রামযোগ্য নিয়ামক এবং ফিল্ড বাস ব্যবহার করে ইউনিফাইড কমান্ড এবং মেশিনের সমস্ত অংশের কাজের অবস্থা সমন্বয় করে
মেশিন, এবং একটি ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করে এসি মোটর শুরু এবং অপারেশন নিয়ন্ত্রণ।
ইলেকট্রনিক কন্ট্রোল সিস্টেম প্রযুক্তিগতভাবে উন্নত, পরিচালনা করা সহজ এবং নির্ভরযোগ্য।
3.5 এই কাঠামোর যান্ত্রিক এবং বৈদ্যুতিক নিয়ন্ত্রণ বর্তমানে সবচেয়ে উন্নত সম্পূর্ণ স্বয়ংক্রিয় coil লোড এবং আনলোড প্রক্রিয়া গ্রহণ করে
চীন, যা কয়েল লোডিং এবং আনলোডিংয়ের কাজের দক্ষতা ব্যাপকভাবে উন্নত করে!
4প্রধান উপাদান
4.1 Φ630 পে-অফ স্ট্যান্ড
4.2 #টাইপ ওয়্যার গাইডিং স্ট্যান্ড
4.3 6B, 12B, 18B, 24B স্ট্র্যান্ডার
4.4 ওয়্যার একত্রিত করা ডাই & কম্প্যাক্টিং ডিভাইস
4.5 অনুভূমিক মিটার কাউন্টার ((মেকানিক্যাল, ইলেকট্রনিক)
4.6 Φ ২০০০ শক্ত ডাবল ক্যাপস্টান
4.7 শীর্ষে মাউন্ট Φ2500 গ্যান্ট্রি টাইপ গ্রহণ এবং পে-অফ স্ট্যান্ড
4.8 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
4.9 নিরাপত্তা সুরক্ষা ব্যবস্থা
4.১০ পাশের দিকে লাগানো অনুভূমিক কয়েল লোডিং সিস্টেম

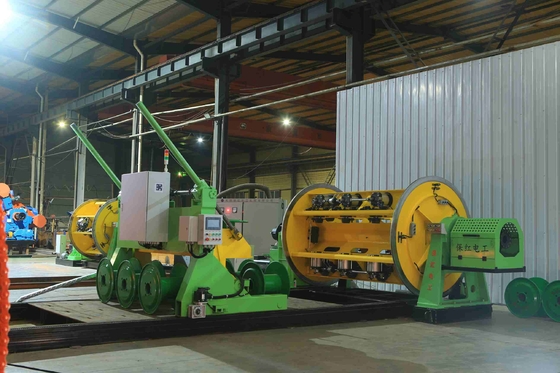

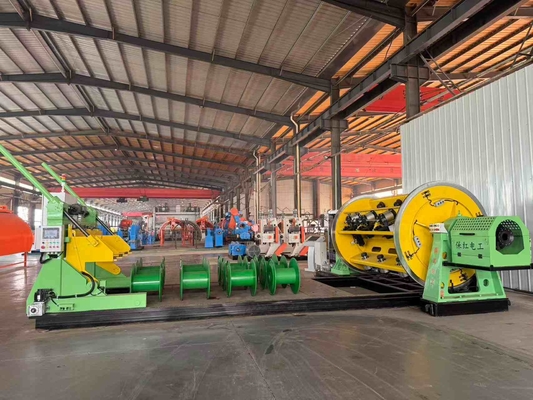

5.ছবি
6. প্যাকিং ছবি
7আমাদের কারখানা এবং কোম্পানির পরিচয়
হেবেই বাওহং বৈদ্যুতিক যন্ত্রপাতি কোং, লিমিটেড 1 আগস্ট 2006 সালে প্রতিষ্ঠিত হয়েছিল। হেবেই শহরের শাওয়া টাউনশিপের শিল্প অঞ্চলে অবস্থিত,
যা বেইজিং, তিয়ানজিন এবং শিজিয়াজুয়াং এর ত্রিভুজীয় কেন্দ্রে অবস্থিত, কোম্পানি সুবিধাজনক পরিবহন এবং প্রচুর লোহা এবং ইস্পাত উপভোগ করে
সম্পদ. স্ট্র্যান্ডিং মেশিন সিরিজ পণ্য উত্পাদন সঙ্গে শুরু করে, এটি 18 বছর উন্নয়ন হয়েছে.
সুবিধা এবং প্রযুক্তিগত শক্তি, কোম্পানি ক্রমাগত গবেষণা এবং নতুন প্রযুক্তি এবং প্রক্রিয়া বিকাশ, স্থিতিশীল অর্জন
উন্নয়ন এবং ধীরে ধীরে উন্নত উত্পাদন প্রযুক্তি, শক্তিশালী উত্পাদন ক্ষমতা সহ একটি বিস্তৃত অর্থনৈতিক সত্তায় রূপান্তরিত হচ্ছে এবং
পুরো দেশ এবং বিদেশে বিক্রয় নেটওয়ার্ক।
কোম্পানিটি 30,000 বর্গ মিটার কারখানার এলাকা জুড়ে রয়েছে, যার মধ্যে 12 যান্ত্রিক ও বৈদ্যুতিক প্রকৌশলী সহ 100 টিরও বেশি কর্মচারী রয়েছে,
এবং তার প্রক্রিয়াকরণ সরঞ্জাম মোট 60 মিলিয়ন ইউয়ান বেশী। বর্তমানে, বড় আকারের প্রক্রিয়াকরণ সরঞ্জাম প্রবর্তন এবং
গবেষণা, উন্নয়ন এবং প্রক্রিয়া উন্নতি, কোম্পানী চীন মধ্যে একমাত্র প্রস্তুতকারকের যে JLK খাঁচা উত্পাদন হয়ে উঠেছে
একটি সমাবেশ লাইনে স্ট্র্যান্ডিং মেশিন সিরিজ ইউনিট।
